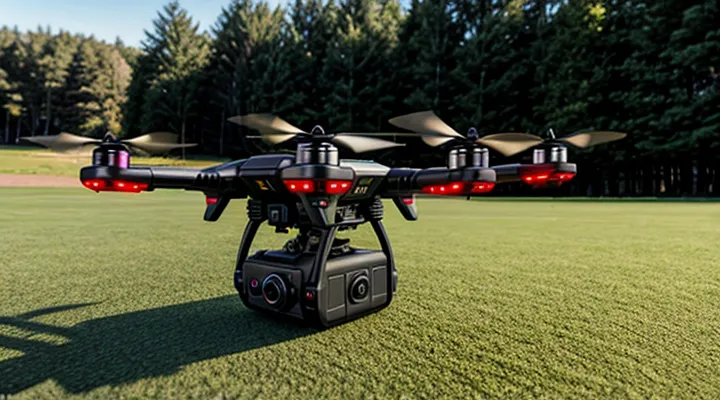

1. Общий вид дрона
1.1. Корпус
1.1.1. Центральная часть
Центральная часть дрона — это его основной корпус, который объединяет все ключевые компоненты. Она чаще всего имеет компактную и обтекаемую форму, что снижает сопротивление воздуха во время полета. Корпус может быть выполнен из пластика, алюминия или композитных материалов, обеспечивая легкость и прочность.
Внутри центральной части располагаются:
- Полетный контроллер — мозг дрона, управляющий его движением.
- Аккумулятор, который обеспечивает питание всех систем.
- Приемник для связи с пультом управления или мобильным устройством.
- Датчики, такие как гироскоп и акселерометр, для стабилизации в воздухе.
Сверху корпуса обычно крепятся лучи с моторами и пропеллерами, а снизу могут находиться шасси или крепления для камеры. Дизайн центральной части варьируется в зависимости от типа дрона — от миниатюрных квадрокоптеров до крупных профессиональных моделей.
1.1.2. Лучи и крепления
Дрон невозможно представить без его основных конструктивных элементов — лучей и креплений. Лучи представляют собой жёсткие стержни, расходящиеся от центрального корпуса. Обычно их четыре, но встречаются модели с шестью или восемью лучами. Они служат каркасом, на котором держатся двигатели и пропеллеры.
Крепления располагаются на концах лучей и предназначены для фиксации моторов. Они должны быть прочными, чтобы выдерживать вибрацию и нагрузку во время полёта. Часто крепления выполняются из лёгких, но износостойких материалов, таких как карбон или алюминиевые сплавы.
Лучи и крепления не только обеспечивают структурную целостность дрона, но и влияют на его аэродинамику. Угол их расположения может варьироваться, что позволяет оптимизировать управляемость и стабильность в воздухе. Без этих элементов конструкция дрона была бы неполноценной, а его полёт — невозможным.
1.2. Пропеллеры и двигатели
Дроны оснащены пропеллерами и двигателями, которые обеспечивают их движение и стабильность в воздухе. Обычно у дрона четыре пропеллера, но встречаются модели с шестью или восемью. Лопасти делают из прочного пластика или композитных материалов, они крепятся к двигателям, расположенным на концах лучей корпуса.
Двигатели бывают коллекторными или бесколлекторными. Вторые чаще применяют в современных дронах из-за их надежности и долговечности. Они обеспечивают высокую скорость вращения, что позволяет дрону быстро набирать высоту и маневрировать. Чем мощнее двигатели, тем выше грузоподъемность и стабильность полета.
Пропеллеры могут быть съемными или фиксированными. Их форма и размер влияют на эффективность полета. Угол наклона лопастей определяет подъемную силу и энергопотребление. Некоторые дроны имеют складные пропеллеры для удобства транспортировки. Вращение двигателей синхронизировано с системой управления, чтобы дрон сохранял баланс даже при сильном ветре.
2. Типы конструкций
2.1. Мультикоптеры
2.1.1. Форма квадрокоптеров
Форма квадрокоптеров определяется их конструкцией с четырьмя роторами, расположенными симметрично. Чаще всего корпус выполняется в виде креста или квадрата, где лучи или углы служат основой для крепления двигателей. Основная рама может быть компактной и обтекаемой, что улучшает аэродинамику и снижает сопротивление воздуха.
Материалы корпуса варьируются от легкого пластика до карбоновых композитов, обеспечивающих прочность без лишнего веса. В центре рамы обычно располагается отсек для электроники, включая контроллер полета, аккумулятор и камеру, если она предусмотрена.
Некоторые модели имеют складывающиеся лучи, что упрощает транспортировку. Визуально квадрокоптеры могут отличаться дизайном: от строгих геометрических форм до футуристических обводов. Цветовое исполнение чаще всего нейтральное – черное, белое или серое, но встречаются и яркие варианты для лучшей видимости в полете.
2.1.2. Конфигурация гексакоптеров и октокоптеров
Дроны с шестью (гексакоптеры) и восемью (октокоптеры) двигателями отличаются повышенной стабильностью и грузоподъемностью по сравнению с квадрокоптерами.
Гексакоптеры имеют шесть пропеллеров, расположенных попарно на трех лучах или симметрично вокруг центральной платформы. Такая конфигурация обеспечивает резервные двигатели: при отказе одного из них дрон сохраняет управляемость. Корпус чаще всего выполнен из легких композитных материалов, а рама имеет Х- или Y-образную форму.
Октокоптеры оснащены восемью моторами, что делает их еще более устойчивыми и способными переносить тяжелые грузы. Пропеллеры могут быть расположены по кругу или в виде двух крестов, наложенных друг на друга. Эти дроны часто используют в профессиональной аэросъемке и транспортировке благодаря их надежности.
Обе конфигурации включают:
- мощные бесколлекторные двигатели;
- съемные или складывающиеся лучи для удобства транспортировки;
- систему управления полетом с несколькими датчиками;
- подвес для камеры или другого оборудования (в профессиональных моделях).
Визуально такие дроны выглядят массивнее квадрокоптеров из-за большего количества лучей и пропеллеров. Их конструкция подчеркивает функциональность, а не компактность.
2.2. Дроны самолетного типа
2.2.1. С неподвижным крылом
Дроны с неподвижным крылом напоминают классические самолёты, но в уменьшенном варианте. Их конструкция включает жёсткое крыло, фюзеляж и хвостовое оперение. Такие модели не зависят от вращения винтов для создания подъёмной силы — крыло обеспечивает её за счёт аэродинамики при движении вперёд.
Основные компоненты дрона с неподвижным крылом включают корпус из лёгких материалов, таких как композиты или пенопласт, электродвигатель с пропеллером, систему управления и аккумулятор. Антенны для связи и камеры для съёмки часто размещаются в носовой части или под фюзеляжем. Форма крыла может быть прямой, стреловидной или иметь сложную геометрию для улучшения полётных характеристик.
Преимущество таких дронов — высокая скорость и длительность полёта по сравнению с мультикоптерами. Они эффективны для аэрофотосъёмки, мониторинга больших территорий и доставки грузов. Внешне они выглядят более обтекаемыми и аэродинамичными, без выступающих элементов, если не считать шасси или посадочных механизмов. Цвет корпуса часто яркий для лучшей видимости или камуфляжный для специализированных задач.
Некоторые модели оснащены складными крыльями для удобства транспортировки. Дополнительные датчики, такие как лидары или тепловизоры, могут быть интегрированы в конструкцию, но их наличие не всегда заметно с первого взгляда. В целом, дрон с неподвижным крылом — это компактный летательный аппарат, сочетающий в себе черты самолёта и современные технологии беспилотного управления.
2.2.2. С изменяемой геометрией
Дроны с изменяемой геометрией обладают уникальной конструкцией, которая позволяет им адаптироваться к различным условиям полета. Их внешний вид может меняться в зависимости от задач: например, крылья или лопасти способны складываться, поворачиваться или изменять угол атаки. Это делает их более универсальными, позволяя эффективно работать как на высокой скорости, так и при маневрировании в ограниченном пространстве.
Такие дроны часто имеют модульную структуру, где отдельные элементы могут трансформироваться. В полете это выглядит динамично: аппарат может переходить из компактного состояния в развернутое, меняя форму для оптимального обтекания воздухом. Некоторые модели оснащены поворотными двигателями, что дает возможность вертикального взлета и посадки, а также быстрого перехода в горизонтальный полет.
Использование изменяемой геометрии делает дроны более эффективными в сложных условиях. Они могут уменьшать габариты для транспортировки или увеличивать размах крыльев для повышения дальности полета. Визуально это выглядит как плавная трансформация: детали перемещаются без резких движений, сохраняя аэродинамическую устойчивость.
Подобные конструкции встречаются в военных, исследовательских и коммерческих моделях. Их внешний вид сочетает в себе технологичность и функциональность, демонстрируя возможности современной инженерии. Такие дроны не просто летают — они адаптируются к среде, что делает их одними из самых перспективных в своем классе.
2.3. Гибридные формы
Гибридные формы дронов сочетают в себе элементы разных конструкций, что расширяет их функциональность. Например, некоторые модели объединяют мультироторную схему с фиксированным крылом — это позволяет им взлетать вертикально, как квадрокоптер, но переходить в режим полёта с высокой скоростью и дальностью, подобно самолёту.
Встречаются дроны, оснащённые колёсами или шасси для наземного передвижения, дополняющего воздушные возможности. Такой гибрид может ехать по сложной местности, а при необходимости подняться в воздух.
Цветовые решения и материалы корпуса у гибридов также разнообразны. Часто используют лёгкие композиты или углепластик, а камуфляжные или яркие расцветки зависят от назначения. Форма может быть угловатой для снижения заметности или обтекаемой для аэродинамики.
Гибридные дроны иногда оснащают гибкими элементами, например, складывающимися лопастями или трансформируемым корпусом. Это упрощает транспортировку и адаптирует устройство под разные задачи.
Такие модели особенно востребованы в сложных условиях, где требуется универсальность. Их внешний вид напрямую отражает компромисс между манёвренностью, скоростью и практичностью.
3. Внешние функциональные элементы
3.1. Камеры и сенсоры
3.1.1. Расположение оптических камер
Оптические камеры на дроне обычно располагаются в передней части корпуса. Это обеспечивает максимальный обзор во время полёта. В некоторых моделях камеры помещены в подвижные подвесы, что позволяет регулировать угол наклона без изменения положения самого дрона.
Чаще всего используется одна основная камера, но встречаются конструкции с двумя или более камерами для стереозрения или съёмки в разных спектрах. Дополнительные камеры могут быть размещены по бокам или снизу для лучшей навигации и избегания препятствий.
Камеры обычно компактные, интегрированы в корпус или слегка вынесены вперёд для уменьшения помех от винтов. В профессиональных моделях они часто защищены кожухами от ветра и механических повреждений. Чёткость изображения зависит не только от расположения, но и от качества объектива и датчика.
3.1.2. Вид тепловизоров
Тепловизоры на дронах могут иметь разный внешний вид в зависимости от типа и назначения. Некоторые модели компактные и встроены в корпус, другие представляют собой отдельные модули, закреплённые на подвижной платформе. Визуально тепловизор чаще всего напоминает небольшую камеру с объективом, иногда с матовой или стеклянной поверхностью.
Цвет корпуса обычно чёрный или тёмно-серый для уменьшения бликов и защиты от перегрева. На некоторых моделях можно заметить радиаторные решётки или вентиляционные отверстия. Размер зависит от разрешения и дальности работы — профессиональные тепловизоры крупнее, а компактные варианты для любительских дронов почти незаметны.
Типичные элементы конструкции включают крепление для стабилизации, разъёмы для подключения к системе дрона и регулируемый объектив. Встречаются модели с поворотным механизмом, позволяющим менять угол обзора без движения самого аппарата. Внешне тепловизор не всегда выделяется на фоне других датчиков, но его наличие легко определить по характерному отсутствию подсветки или инфракрасной маскировке.
Материалы корпуса — лёгкий пластик или алюминиевый сплав для защиты от вибраций и перепадов температур. Если дрон оснащён гибридной системой (тепловизор + обычная камера), модуль может быть совмещённым или раздельным, с двумя отдельными линзами. В бюджетных вариантах тепловизор иногда выглядит как небольшой цилиндр или прямоугольный блок, закреплённый снизу или спереди корпуса.
3.1.3. Датчики препятствий
Датчики препятствий на дроне обычно располагаются по периметру корпуса и могут быть представлены ультразвуковыми, инфракрасными или оптическими сенсорами. Внешне они выглядят как небольшие круглые или прямоугольные модули, часто прикрытые защитными решетками или прозрачными крышками.
Например, ультразвуковые датчики напоминают миниатюрные динамики, а инфракрасные — крошечные линзы или светодиоды. Современные дроны высокого класса оснащаются камерами с компьютерным зрением, которые помогают обнаруживать объекты на расстоянии.
Расположение зависит от конструкции: у квадрокоптеров датчики чаще ставят спереди, сзади и по бокам. Это позволяет дрону избегать столкновений с деревьями, стенами или другими препятствиями. Визуально они почти не выделяются, поскольку производители стремятся сохранить аэродинамику и эстетику корпуса.
3.2. Батарейный отсек
Батарейный отсек дрона обычно расположен в нижней или задней части корпуса, обеспечивая легкий доступ для замены или зарядки аккумулятора. Он имеет компактные размеры и чаще всего выполнен из прочного пластика или легкого металлического сплава. Отсек оснащен надежным механизмом фиксации, например, защелками или винтами, чтобы батарея не выпадала во время полета.
Внутри отсека находятся контакты для подключения аккумулятора, которые обеспечивают подачу питания ко всем системам дрона. Некоторые модели имеют индикаторы заряда или кнопку включения, расположенные рядом с батарейным блоком. Форма и размер отсека зависят от типа используемого аккумулятора — чаще всего это литий-полимерные (LiPo) батареи, которые отличаются высокой энергоемкостью при небольшом весе.
Цвет батарейного отсека обычно совпадает с основным корпусом дрона, но может выделяться контрастными вставками для удобства визуального определения. В более продвинутых моделях отсек защищен от влаги и пыли, что увеличивает надежность устройства в сложных условиях эксплуатации. Производители стараются сделать замену батареи максимально простой, чтобы пользователь мог быстро подготовить дрон к новому полету.
3.3. Шасси и опоры
Шасси и опоры дрона обеспечивают устойчивость при взлёте, посадке и стоянке. Обычно они изготавливаются из лёгких и прочных материалов, таких как углепластик или алюминий. Конструкция может быть фиксированной или складной, что влияет на компактность транспортировки.
У большинства моделей шасси состоит из четырёх опор, расположенных симметрично относительно корпуса. Каждая опора оснащена амортизаторами или мягкими накладками, чтобы смягчить удар при приземлении. В некоторых случаях дроны имеют только две или три опоры, если этого требует их конструкция.
Шасси может быть интегрировано в корпус или выполнено в виде отдельного модуля. У профессиональных дронов опоры часто регулируются по высоте, чтобы избежать помех от камеры или других датчиков. У гоночных моделей шасси обычно минималистичное, чтобы не увеличивать вес и не снижать манёвренность.
3.4. Антенны
Дроны часто оснащаются антеннами, которые обеспечивают связь с пультом управления или другими устройствами. Эти элементы могут быть внешними или встроенными в корпус. Внешние антенны обычно тонкие, пластиковые или металлические, иногда имеют гибкую конструкцию для снижения риска повреждений. Их форма и расположение зависят от типа дрона – например, у моделей с дальним радиусом действия антенны могут быть более крупными и направленными.
Встроенные антенны часто располагаются внутри корпуса, что делает их менее заметными. Они могут быть частью платы управления или размещаться вдоль рамки дрона. Некоторые модели используют несколько антенн для улучшения сигнала, особенно в условиях помех.
Материал антенн влияет на их эффективность. Металлические варианты обеспечивают лучшую проводимость, а пластиковые используются для защиты и облегчения конструкции. В профессиональных дронах антенны иногда имеют усиленную защиту от помех и влаги.
Форма антенн варьируется от коротких штырей до длинных стержней или даже спиралевидных конструкций. У гоночных дронов антенны обычно минимизированы, чтобы не мешать полету, тогда как у сельскохозяйственных или поисковых моделей они могут быть более массивными для устойчивой связи на больших расстояниях.
4. Размеры и материалы
4.1. Габариты корпуса
4.1.1. Миниатюрные модели
Миниатюрные модели дронов отличаются компактными размерами, часто не превышающими ладони взрослого человека. Их конструкция может быть как складной, так и монолитной, что делает их удобными для транспортировки и хранения. Внешне они напоминают уменьшенные версии стандартных квадрокоптеров, с четырьмя пропеллерами и легким корпусом из пластика или композитных материалов.
Некоторые модели оснащены камерами, которые либо встроены в корпус, либо крепятся на небольшой подвес. Из-за ограниченных размеров их функционал может быть проще по сравнению с крупными аналогами, но они остаются популярными для съемки в труднодоступных местах. Цветовая гамма варьируется от нейтральных черного и белого до ярких оттенков, что делает их легко узнаваемыми.
Миниатюрные дроны обычно управляются через смартфон или компактный пульт. Их дизайн часто продуман для минимизации веса, что сказывается на прочности — такие устройства требуют аккуратного обращения. Несмотря на небольшие габариты, они сохраняют характерные черты дронов: пропеллеры, датчики и иногда даже подсветку для ночных полетов.
4.1.2. Крупные аппараты
Крупные аппараты отличаются внушительными габаритами и мощной конструкцией. Они часто используются для профессиональных задач, таких как аэрофотосъемка, доставка грузов или мониторинг больших территорий. Корпус таких дронов выполняется из прочных материалов, таких как углепластик или алюминиевые сплавы, что обеспечивает устойчивость к нагрузкам и долговечность.
Внешне они напоминают уменьшенные версии вертолетов или самолетов, с четко выраженными фюзеляжем, крыльями (если это крылатая модель) и опорными стойками. Винты у таких аппаратов крупные, часто с защитными дугами, чтобы минимизировать риск повреждений при эксплуатации.
Электроника и системы управления располагаются в центральном отсеке. Батареи или топливные элементы занимают значительную часть внутреннего пространства, обеспечивая длительное время полета. Для стабилизации и точного контроля используются гироскопы, акселерометры и GPS-модули, что делает полет плавным даже при сильном ветре.
Такие дроны могут оснащаться подвесными системами для камер или специальными отсеками для транспортировки грузов. Визуально они выглядят более массивными и технологичными по сравнению с компактными моделями, подчеркивая их профессиональное назначение.
4.2. Используемые материалы
4.2.1. Пластик
Корпус дрона часто выполнен из пластика — это легкий и прочный материал, который обеспечивает необходимую жесткость конструкции без излишнего утяжеления. Пластиковые детали могут быть гладкими или иметь текстурированную поверхность для лучшего сцепления.
Некоторые модели используют ударопрочные виды пластика, такие как АБС или поликарбонат, что повышает устойчивость к повреждениям при падениях. Цветовая гамма варьируется: от нейтральных черного, серого и белого до ярких оттенков, улучшающих видимость дрона в воздухе.
Пластик применяется в лопастях пропеллеров, раме и защитных кожухах. Он позволяет сохранять легкость конструкции, что критически влияет на время полета и маневренность. В некоторых случаях пластиковые элементы дополняются металлическими вставками для усиления отдельных узлов.
4.2.2. Углеродное волокно
Углеродное волокно часто применяется в конструкции дронов из-за его исключительных свойств. Этот материал сочетает высокую прочность с малым весом, что делает его идеальным для авиамоделей. Визуально детали из углеродного волокна легко распознать по характерному переплетению черных нитей и глянцевому или матовому покрытию.
Рамы, лопасти винтов и элементы корпуса дронов нередко изготавливают из этого материала. Он обеспечивает жесткость конструкции, что особенно важно для устойчивости в полете. При этом детали сохраняют легкость, что положительно влияет на продолжительность работы аккумулятора.
Углеродное волокно устойчиво к вибрациям и механическим нагрузкам, что продлевает срок службы дрона. Его используют как в профессиональных, так и в любительских моделях, придавая устройствам современный и технологичный внешний вид.
4.2.3. Металлы
Металлы широко применяются в конструкции дронов, обеспечивая необходимую прочность и долговечность. Корпус часто изготавливают из алюминиевых сплавов — они легкие и устойчивы к коррозии. Внутренние детали, такие как рама или крепления двигателей, могут быть стальными или титановыми для повышенной нагрузки.
Элементы управления и электропроводка содержат медь из-за ее высокой электропроводности. Антенны и некоторые датчики иногда покрывают серебром или золотом для улучшения сигнала. Винты и подвижные части часто делают из магниевых сплавов, сочетающих малый вес с прочностью.
Использование металлов позволяет дронам сохранять жесткость конструкции даже при компактных размерах. Это особенно важно для профессиональных моделей, работающих в сложных условиях.
От выбора материала зависит не только надежность, но и стоимость устройства. Например, дроны с титановыми компонентами дороже, но служат дольше. Алюминиевые аналоги доступнее, но могут деформироваться при сильных ударах.
5. Дополнительные визуальные детали
5.1. Световые индикаторы
Световые индикаторы дрона помогают определить его статус и режим работы. Обычно они расположены на корпусе, чаще всего в передней или задней части, а также на концах лучей. Цвет и режим свечения индикаторов зависят от модели и производителя, но есть общие закономерности.
Зеленый свет часто указывает на нормальную работу, готовность к полету или успешное подключение. Красный или мигающий красный сигнал может означать ошибку, низкий заряд батареи или потерю связи с пультом. Синий или белый свет иногда используется для обозначения режима полета, например, при активации GPS-навигации.
В некоторых дронах индикаторы меняют цвет или частоту мигания в зависимости от состояния. Например, медленное мигание может сигнализировать о зарядке, а быстрое — о критической ошибке. В темное время суток огни дрона хорошо видны, что помогает пилоту ориентироваться в пространстве.
5.2. Системы крепления полезной нагрузки
Системы крепления полезной нагрузки определяют функциональность дрона и его приспособленность для различных задач. Внешне это могут быть кронштейны, зажимы, подвесы или специализированные платформы, расположенные снизу корпуса или по бокам. Их конструкция зависит от типа груза: для камеры используется стабилизированный подвес, для доставки — прочные фиксаторы, а для сельского хозяйства — распылители или держатели контейнеров.
Материалы креплений выбирают с учетом веса и условий эксплуатации. Легкие дроны оснащают пластиковыми или алюминиевыми элементами, промышленные модели — стальными или композитными. Важна совместимость с разными видами нагрузки: сменные адаптеры позволяют быстро переключаться между оборудованием без дополнительной модификации корпуса.
Некоторые системы включают электромеханические компоненты для автоматического сброса груза или регулировки положения в полете. Например, курсовые камеры часто крепят на подвижные платформы с сервоприводами для панорамирования. В грузовых дронах встречаются механизмы с дистанционным управлением, обеспечивающие точное размещение объектов.
Визуально крепления могут быть незаметными или выделяться в конструкции. У компактных моделей они скрыты под съемными панелями, у профессиональных — вынесены наружу для удобства доступа. Цвет обычно соответствует корпусу, но встречаются контрастные элементы для быстрой идентификации точек фиксации. Надежность этих систем напрямую влияет на безопасность полета, поэтому их проверяют на вибрацию, перегрузки и внешние воздействия.
